前言

陶瓷墨水的性能要求除普通墨水的顆粒度、黏度、表面張力、電導率、pH值以外，根據(jù)陶瓷墨水應用的特點，對陶瓷色料的要求還有一些特殊性能：

（1）要求陶瓷色料粉體在溶劑中能保持良好的化學和物理特性，經(jīng)長時間存放，不會出現(xiàn)化學反應、團聚、沉淀等現(xiàn)象發(fā)生。

（2）在打印過程中的要求，陶瓷色料顆粒能在短時間內(nèi)以有效的堆積結構排列，附著牢固，獲得較大密度的打印層，以便煅燒后具有高的燒結密度。

（3）色料在加工到目標粒徑后，色飽和度下降不太明顯，色料高溫燒成后穩(wěn)定，具有良好的呈色性能以及與坯釉的匹配性能。

下面，就鈷藍墨水色料、鋯鐠黃墨水色料、瑪瑙紅墨水色料、黑色墨水色料、棕色墨水色料五種色料在生產(chǎn)中的技術要點做出闡述。

丨1.  鈷藍墨水色料

- 1.1 鈷藍色料的生產(chǎn)工藝流程圖：

- 1.2 技術要點：

（1）鈷藍色料的高溫燒成過程，在250~500C氫氧化鋁的脫水范圍時應適當?shù)亟档蜕郎厮俣?，使氫氧化鋁低溫脫水完全，有利于CoAl2O、晶體的生長均衡。鈷藍煅燒900~ 1050°C的主晶相為CoAl2O,尖晶石，顏色為藍綠色，1100°C以上轉變?yōu)镃oAl2O.尖晶石，顏色為藍色。

（2） 以超細氫氧化鋁為原料合成的鈷藍燒成溫度以1150~ 1200°C為宜，保溫4~5h。

（3）鈷藍色料的濕法研磨以細度達到325目，篩余<0.1%為宜;使進入砂磨粉碎不沉淀、不堵網(wǎng)。鈷藍色料的砂磨宜采用0.6~1.0mm的鋯球。砂磨開始時，料水比例為1 : 1~1.5 (質(zhì)量比)，到砂磨結束時，逐漸增加到料:水為1:1~2，并使砂磨過程中料漿的溫度不會明顯上升。砂磨控制鈷藍色料的顆粒為 D50<0.8μm, D90<1. 2μm。

丨 2. 鋯鐠黃墨水色料

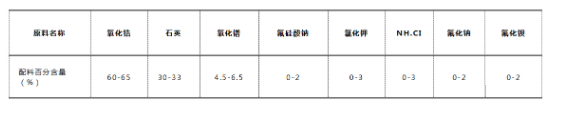

- 2.1 鋯鐠黃墨水色料配方：

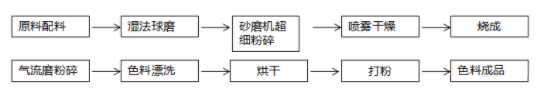

- 2.2 鋯鐠黃色料的生產(chǎn)工藝流程

△ 技術提示：

鋯鐠黃用于墨水的色料，礦化劑在配方中的量比常規(guī)的鐠黃色料要少得多，礦化劑在半成品中的均勻性是必須注意的問題。成品色料的粉碎除了采用氣流磨粉碎外，也可以使用濕法砂磨。

- 2.3  技術要點：

（1）為了使鋯鐠黃色料中錯元素能較多地摻雜進人硅酸鋯的晶體晶格，形成的色料晶體顆粒細小均勻，使用礦化劑的量要盡可能地少，燒成的溫度不能太高。對鋯鐠黃色料半成品進行超細粉碎是十分必要的。超細粉碎可通過砂磨機來實現(xiàn)。

（2）為了使砂磨粉碎過程中不堵網(wǎng)，料漿不沉淀，砂磨之前應先對色料進行球磨粉碎。球磨應選擇硅球或鋯球，不能使用氧化鋁球。少量氧化鋁的雜質(zhì)會影響鐠黃色料的合成。

（3）球磨的細度以達到325目全通過為宜。砂磨機的研磨球選擇0.4-1.0mm的氧化鋯球為宜。

丨3. 瑪瑙紅墨水色料

瑪瑙紅是少數(shù)幾種呈紅色的陶瓷色料，特別是它可用于高溫下呈色，在與之相適應的基礎釉中呈美麗的瑪瑙紅色。

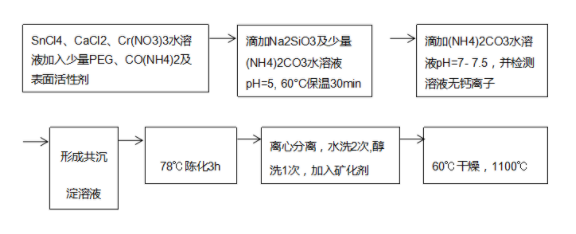

- 3.1 瑪瑙紅陶瓷色料制備工藝流程圖：

△ 技術提示：

從發(fā)色機理上看，瑪瑙紅是Cr4+離子固溶于錫榍石中形成的固溶體。鉻不是構成錫榍石的基礎成分，因此將瑪瑙紅色料研磨到墨水能使用的細度(<1.0μm)，瑪瑙紅色料的色飽和度將明顯降低。

- 3.2 技術要點：

（1）要使瑪瑙紅色料能夠在墨水中使用，應加工到平均顆粒在300~500nm范圍，而色飽和度不明顯下降。

（2）瑪瑙紅色料半成品的超細砂磨是較重要的工藝。砂磨前為了原料在砂磨過程中不堵網(wǎng)，必須先用濕法球磨，將料漿球磨到325目全通過。球磨選用硅球。砂磨機選用的鋯球應選用0.6~0.8mm的小球。砂磨過程中要選用合適的助磨劑，否則在1μm以下就難以將粉體磨細。

（3）原料砂磨開始時料:水比約為1 : 2. 5，隨著砂磨的進行要逐漸加水，到砂磨結束時，一般料:水比達到1: 3.5?，旇Ъt成品的細度達到D:50<1. 0pm, D9o<1. 5μm。進一步的細磨可在制墨水時進行。

丨4. 黑色墨水色料

黑色陶瓷顏料種類較多，單制造黑色純正、在釉中有廣泛適應性的黑色色料仍非易事。陶瓷噴墨打印技術的應用，對顏料要求越來越高。制備超細且顆粒分布窄的黑色色料具有重要意義。

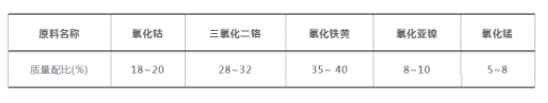

- 4.1 Co-Cr-Fe Ni-Mn黑色色料配方：

- 4.2 技術要點

（1）CoCrF-Ni.Mm黑色色料半成品的超細粉碎可選擇砂磨機進行。

（2）砂磨之前要先使用濕球磨到料漿全部通過了325目篩。半成品的砂磨控制半成品的細度在D50<0.8μm, D9o<1. 2μm。成品的細磨控制細度至D50<1.Iμm, D90<1. 6μm。進一步的細磨可在制作墨水時進行。

丨 5.0 棕色墨水色料

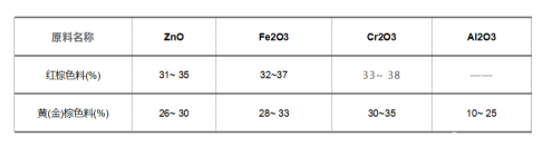

- 5.1 棕色色料的配方組成

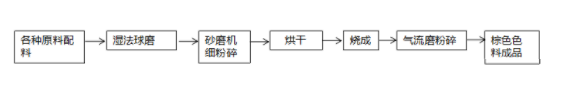

- 5.2 棕色色料的生產(chǎn)工藝流程

技術提示：

在棕色色料的加工過程中，成品可直接采用氣流磨粉碎，采用這一加工流程，配料使用的原料要求純度高，配方中不添加礦化劑。如果產(chǎn)品的電導率不能滿足要求、那么成品的粉碎宜采用濕法砂磨，砂磨后需要增加一道顏料漂洗工藝。

- 5.3 技術要點

（1） 棕色色料在半成品的處理過程中經(jīng)過了砂磨機超細粉碎，因此燒結所需溫度比普通棕色色料略低。但為了墨水色料合成的晶體更完整，實際生產(chǎn)中采用與普通棕色色料相同的溫度燒成。

（2） 在燒成黃棕色色料產(chǎn)品時，30C是氨氧化鍋的脫水溫度，要適當降低升溫速率。
